The new version of the Tebis V4.0 R9 software handles hole machining better
 |
|

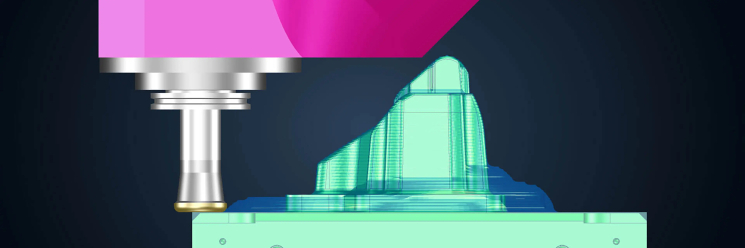

Stávající funkce pro určení oblasti obrábění při výpočtu dráhy detekuje kolize mezi obrobkem a kompletní sestavou nástroje. V případě neočekávané kolize je oblast obrábění zvolené strategie zmenšena. Uživatelé, kteří při programování obrábění využívají virtuální stroje, mají nyní detekci rozšířenu o hlavu stroje, která přispívá k větší bezpečnosti procesu obrábění.

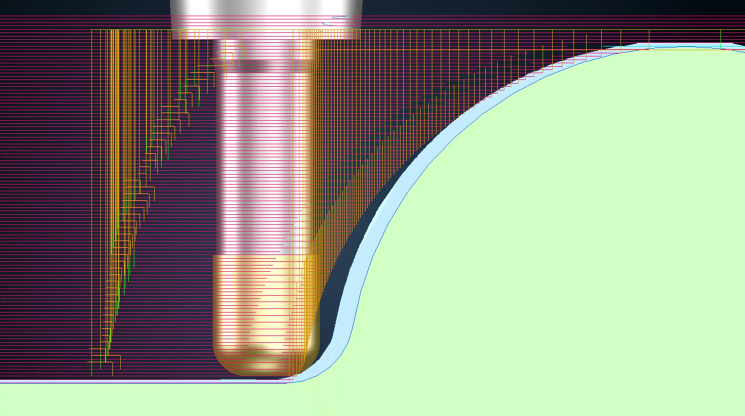

Uživatelé také přivítají optimalizaci generování drah při obrábění rovin nebo obrábění kontur. Strategie obrábění kontur zavrtáváním je při dokončování rozšířena o korekci průměru nástroje, a to pro dosažení přesné hrany. Hrubování je doplněno o volbu rozdělení doplňkového přídavku na obrábění v axiálním a radiálním směru. Firma Tebis si velmi zakládá na kvalitě obrobeného povrchu, proto je při konverzi drah z 3 na 5 os optimalizováno naklápění nástroje zejména v oblastech rohů. K dispozici jsou také nástroje pro analýzu rotace a naklánění nástroje.
 |
|
Novinky pro soustružení
V soustružení došlo k vylepšení správce výrobního postupu. Nově je možné generovat automatické předávání obrobku mezi hlavním vřetenem a protivřetenem, včetně realistické simulace ve virtuálním stroji. Zajímavým rozšířením soustružnických nástrojů jsou hodnoty hloubky a šířky řezu ae a ap,, stejně tak jejich využití ve strategiích. Podobně jako u frézování je i u soustružení doplněna kontrola kolizí hlavy stroje.
Virtuální obráběcí stroj je možné doplnit o uživatelské parametry, které lze nastavit pomocí konfiguračního prvku. Konfigurace rotačních os obráběcího stroje je doplněna o možnost přednastavení C rotace. To umožňuje programátorům pružněji reagovat na možné kolizní stavy hlavy s obrobkem, s menším úsilím během programování.
 |
|
Obrobkové měření

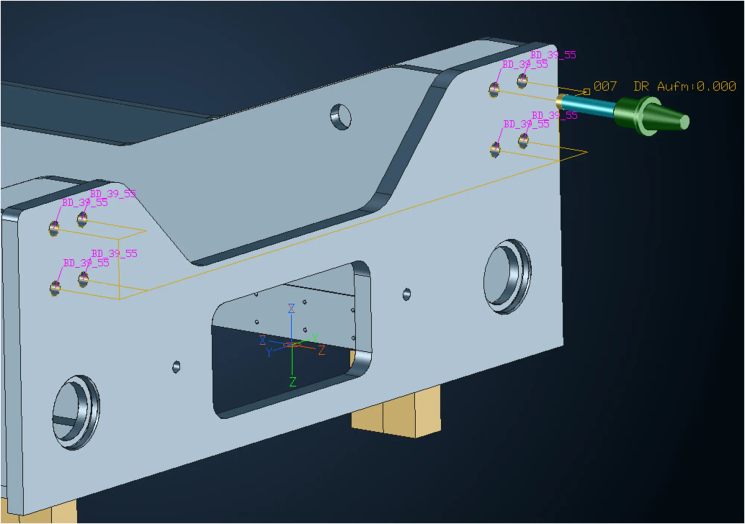

Poslední oblastí novinek je obrobkové měření, které je možné integrovat do procesu obrábění a poté použít pro výpočet dráhy měření referenčního bodu, natočení polotovaru/obrobku nebo pro korekce nulového bodu. K dispozici jsou také další funkce měření vnitřních a vnějším otvorů, kapes nebo rovinných ploch, což lze využít např. k měření, zda je obráběný prvek v toleranci, popř. zda je potřeba opakovat obrábění. Výsledky měření je možné uložit do souboru pro další analýzy.
Nové funkce podporují běžné druhy sond společností Renishaw, Heidenhain, Blum a dalších.
-
