Graphite electrodes for electrical discharge machining (EDM).
Working carbon, graphite and C / C composites. Sale graphite blanks. We offer complete services: expert advice on choosing the right material, creating 3D models, working and installation of the fixture.
Certificates
Assortment / Services
Grafitové elektródy pre elektroerozívne opracovanie EDM
V dobe vzniku elektroerozívneho obrábania sa ako materiál pre výrobu elektród používala meď. Grafit sa dostal k slovu približne o tridsať rokov neskôr. Na základe používania čoraz sofistikovanejších generátorov impulzov v elektroerozívnych hlbičkách však dnes prevažuje grafit.
Pre svoje nesporné výhody je predurčený na použitie pri EDM opracovaní. Vo forme elektród sa používa na výrobu lisovacích, odlievacích a vstrekovacích foriem najmä pre spotrebný priemysel. Používaním grafitových elektród pri erodovaní je zaručená vyššia produktivita obrábania, zvýšený podiel automatizácie vo výrobe a dosiahnutie nemalých úspor nákladov v krátkom časovom horizonte. Medzi prednosti grafitových elektród patria relatívne nízka hmotnosť, ľahšia opracovateľnosť a menšie opotrebenie, vysoká rozmerová stabilita, tepelná zaťažiteľnosť a vyšší úberový výkon.
Výhody grafitu
- 4-krát nižšia tepelná rozťažnosť ako meď čo zabezpečuje lepšie presnosti opracovania
- možnosť výroby tenkostenných elektród, čo meď neumožňuje
- 5-krát nižšia hustota, čiže elektróda rovnakých rozmerov je 5-krát ľahšia ako medená
- možnosť obrábania 4-krát vyššou reznou rýchlosťou, čo rapídne skracuje dobu výroby elektródy
- tenkostenné elektródy sa používaním nedeformujú, keďže v grafite nedochádza k vnútornému pnutiu
- vykazuje menšie opotrebenie, čo umožňuje dlhší čas erodovania a tým eliminuje potrebu výmeny elektródy a nutnosť nadpájania počas procesu
- umožňuje vyiskrovanie ostrejších hrán

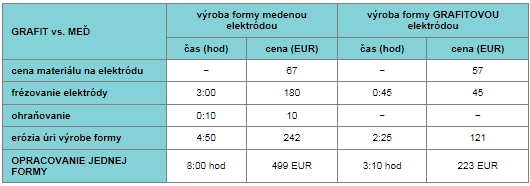

Porovnanie časov a nákladov na výrobu formy pomocou medenej a grafitovej elektródy
 |

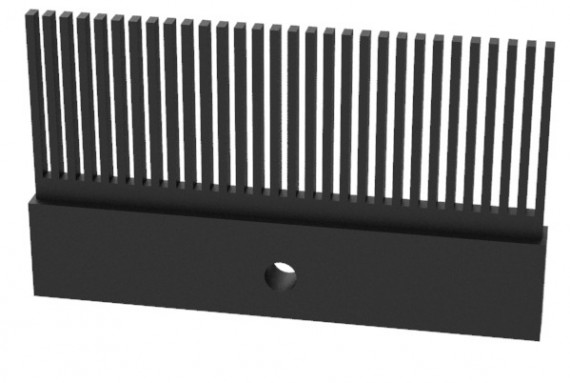

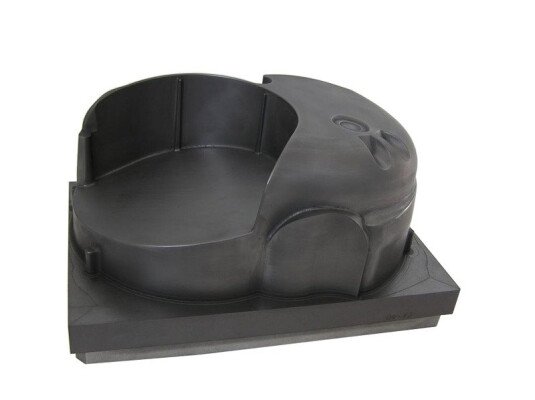

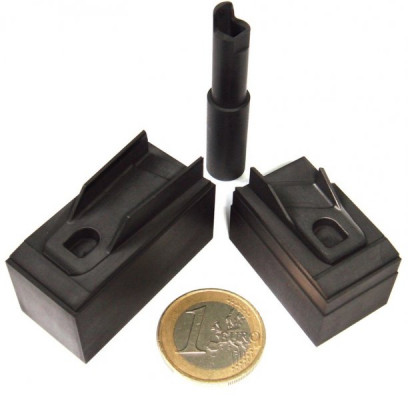

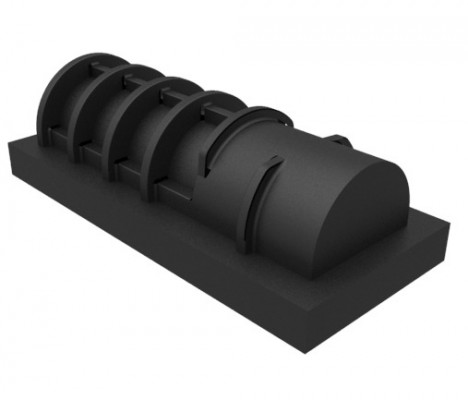

Grafitové výrobky a ich aplikácie:
