LUMOS II - Fully automated FTIR microscope for chemical imaging

LUMOS II - Fully automated FTIR microscope for chemical imaging
LUMOS II is a very easy-to-use stand-alone FTIR imaging microscope with top performance in any measuring mode. Whether you need to measure in transmission, reflection or attenuated full reflection (ATR); LUMOS II is always the right choice.

Parametry:

- Samostatný plně automatizovaný infračervený mikroskop s velmi jednoduchou obsluhou
- Vše v jednom objektivu – VIS mód, transmise, reflexe, ATR
- Ultrarychlé měření (1024 spekter najednou) díky jedinečné technologii plošného detektory (FPA)
- Termoelektricky chlazený MCT detektor bez potřeby kapalného dusíku
- Zabudovaný ATR krystal s automatizovaným přítlakem
- Velký vzorkovací prostor pro snadnou manipulaci a měření větších vzorků
- Macro příslušenství pro měření bez mikroskopu
- RockSolidTM – robustní interferometr s vysokým výkonem
- Plně automatizované zkušební postupy pro validaci podle cGMP (OQ, PQ)
- V souladu s lékopisy – validace podle předpisu 21 CFR Part 11 a podle evropského, japonského a amerického lékopisu


Technologie plošného detektoru (FPA)

LUMOS II umožňuje neuvěřitelně rychlý FTIR imaging. Díky FPA technologii je mikroskop schopen změřit současně 1024 spekter v jednom měření, a proto ani kolekce 50.000 různých spekter za jednu minutu není fikcí. V naměřeném FTIR obrazu má každý pixel rozměr až 1.25 µm a každý pixel obsahuje své FTIR spektrum. Spektrální data pak mohou být použita k vykreslení barevného obrazu, zdůrazňující vlastnosti vzorku, jako je chemická struktura nebo složení. Výsledkem FPA technologie je unikátní prostorové rozlišení a maximální citlivost ve všech módech měření.

Krystal pro zeslabenou úplnou reflexi (ATR) s motorovým pohonem

Hlavní inovací je motorizovaný ATR krystal v objektivu. Díky této funkcionalitě se v případě přístroje LUMOS provádějí veškerá měření, dokonce i ta v režimu ATR, plně automaticky. Motorizovaná jednotka zajišťuje konstantní tlak, který krystal vyvíjí na vzorek, což má zásadní význam pro experimenty týkající se mapování a zobrazování. Při transmisi a reflexi je krystal pro ATR skryt v objektivu. Při pořizování dat v ATR módu je krystal automatizovaně umístěn do ohniska pro IČ oblast piezo-pohonem.

Příslušenství Macro

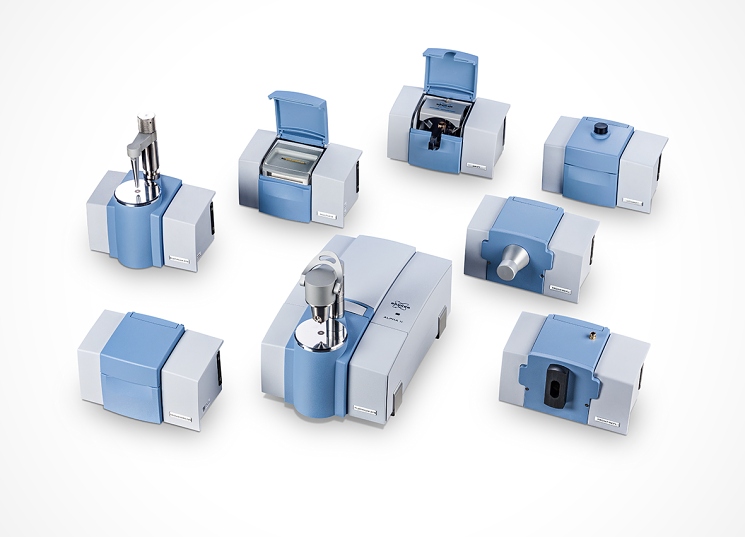

Tato jednotka napojená z boku mikroskopu umožňuje měření makroskopických vzorků s využitím všech vzorkovacích modulů QuickSnapTM kompaktního infračerveného spektrometru ALPHA II.

OPTIK INSTRUMENTS



Interferometr RockSolidTM

Permanentně justovaný interferometr RocksolidTM je unikátní patentovanou komponentou, která umožňuje více, než 20% zvýšení propustnosti světla v porovnání s interferometrem běžného konstrukčního návrhu. Využívá výhod dvojitého zpětného odrazu od pravoúhlých zrcadel, umístěných na otočném mechanismu s nízkým stupněm opotřebení. Tento design zajišťuje výjimečnou stabilitu dokonce i v méně příznivém prostředí. Díky svému patentovanému konstrukčnímu návrhu eliminuje odklon světelného paprsku optickou cestou.

Author: OPTIK INSTRUMENTS s.r.o.
