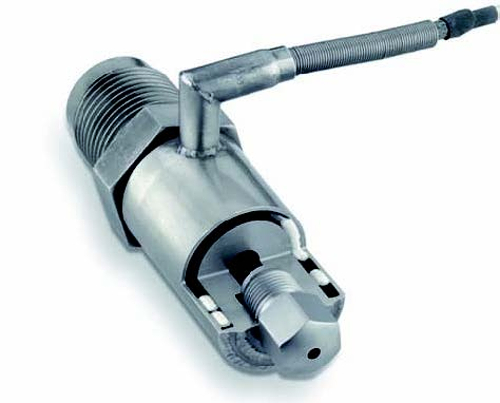

Closed heating Hot Spring® nozzle (type BMD) for injection molding machines from Hotset ČR s.r.o.

1.12.2015 Plastic processing machines Peripheral equipment Machinery & Equipment Peripherals

Closed heating nozzle type BMD for injection molding is complete and closed-fired system is protected against ingress of plastic. Sealed system is manufactured with a high manufacturing quality with long durability. Heating nozzles BMD and decreases breaks and offer production certainty.

Rozloženie výkonu tohoto integrovaného výhrevného elementu umožňuje pre každý špecifický prípad i pri veľmi krátkych dĺžkach výhrevných trysiek vysoký výkon a tým i potrebnú teplotnú úroveň a teplotné rozloženie. Konštantné rozloženie tepla po celej dĺžke kanálu zostáva zachované i u dlhých výhrevných trysiek.

Uzavretá výhrevná tryska BMD umožňuje užívateľom technicky a ekonomicky optimálnu výrobu na vysokej kvalitatívnej úrovni i pri extrémnych rozmeroch.

Štandardné prevedenie

priamo vyhrievaná tryska pre vstrekolisy s integrovanou ohrevnou špirálou typ WRP / Maxi / 4,6 x 8,6 ako kompletný uzavretý systém chránený proti vniknutiu taveniny
s rozložením výkonu pri ohreve trysky
vnútorný termočlánok Fe CuNi
vonkajší priemer od Ø 48 mm pre hlboké ponorenie do nástroja
nitridovaný povrch vtokového kanálu pre vysokú životnosť trysky
tri základné vymeniteľné špičky trysky
napájanie 230 V
prívody pre napájanie: 1000 mm dlhé, teflónová izolácia, s ochranným vodičom, drôtené opletenie, oporná pružina

Technická špecifikácia

maximálna teplota pre ohrev trysky v kanále 470°C
vysokonapäťová pevnosť v studenom stavu 1250 V-AC
izolačná pevnosť v studenom stave 5 MW pri 500 V - AC
zvodový prúd v studenom stave 0,5 mA pri 253 V AC
tolerancia výkonu v studenom stave 10 %
prevádzkové napätie max. 440 V

štandardné miery

A ponorná dĺžka
C výhrevná dĺžka

voliteľné rozmery

L1 výška tesnenia
L2 dĺžka závitu a rozmer
(max. 45 mm)
Ć1 vtokového kužeľa
Ć2 rozmer závitu (max. 55 mm)
vtokový uhol
R* polomer zaoblenia
R priestor pre pripojenie

www.hotset.sk
