Bronze guides replaced sintered steel

7.12.2015
Bronze guides with graphite lubrication pads likes to be used in shaping and cutting tools in a wide range of products.

Především však v autoprůmyslu při tváření vysokopevnostních materiálů  jsou velmi náročné požadavky na vysokou sériovost, dlouhou životnost a minimální údržbu. Bronzovo-grafitové vodící prvky byly zatím téměř  jedinou konstrukční alternativou.

Nyní se ale  v praxi stále více prosazuje nové řešení samomazných vodících prvků. Sintrovaná ocel. Ve srovnání s bronzovými prvky se jedná o principiálně  zcela odlišnou koncepci .   Na standardní ocelové základové desce ( v případě pouzder  válci )  je za vysoké teploty a tlaku nanesena funkční vrstva 1,5 až 2,00 mm silná. Je slinuta  z ocelových zrn, spolu s měděnými a molybdenovými částicemi. Výsledkem je vysoce odolná , samomazná,  jemně porézní  plocha. A tato koncepce zcela předčí bronzovo – grafitová vedení   .  Při stejném koeficientu  tření  umožňuje zatížení až 70 m/min ( bronz 15 m/min ), také rychlost zatížení pod tlakem – tzv. PV koeficient – je téměř trojnásobný – 2950 daN/cm2 x m/min ).  Další výhodou sendvičové  konstrukce je vyšší teplotní zatížení -  až 250 C , také více než  dvojnásobná maximální tlaková odolnost – až 120 N/mm2.

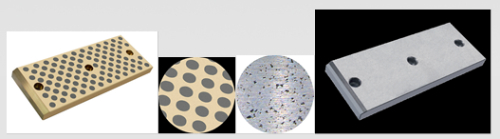

Měkké grafitové plošky v bronzových vedeních navíc ubírají využitelnou efektivní plochu až o 25%,  mohou v místě nájezdu  vytvářet na protikusech typický  vytlačený reliéf (cca 0,02 mm,  obrázek vlevo ) .  Povrch sintrované oceli je homogenní a  povrch je samomazný na celé své ploše. Žádné otlaky tak nevznikají ( obrázek vpravo ).  Srovnání  je v tomto případě po 185 750 kusech na stejném nástroji a podmínkách.




K uvedeným parametrům můžeme přidat  také 3 násobnou dobu běhu bez údržby až 3 tisíce hodin,   bez nutnosti používaní jakýchkoliv speciálních maziv protože mazání se provádí ve výrobě běžným olejem a  snadnou obrobitelnost  díky ocelové základně .  A protože cena bronzi je oproti oceli vysoká a nestálá, je i z hlediska kalkulací nákladů na výměnu a údržbu sintrovaná ocel přesvědčivě výhodnější alternativou.

www.strack.cz

Author: Ing Radim Horečka, VMM s.r.o.
