GF Machining Solutions - wet graphite milling
Ekonomický prínos grafitu
 |
|
Príklad ekonomického prínosu grafitu na výrobe vložky konektorovej formy:
- 40 % úspora výrobného času elektród (cca. 300 medených elektród => oproti cca 60 grafitovým elektródam)
- Úspora cca 30-55 % času hĺbenia kvôli spôsobu návrhu elektród - multinásobné tvary
Výhody grafitu:
- Žiadne tepelné odchýlky
- Žiadne vnútorné pnutie
- Žiadne ostriny
- Bez kontaminácie obrobku
- Voľnosť pri návrhu tvarov
- Účinnosť obrábania
 |
|
Nevýhody grafitu:
- Grafit znečisťuje okolie
- Frézovací stroj potrebuje špeciálnu ochranu – pri suchom obrábaní
- Odsávanie grafitu
- Drahé zariadenie
- Zdroj hluku
- Častá údržba
- Spotreba energie
- Podlahová plocha
 |
|
Mokré obrábanie grafitu
Pri mokrom obrábaní grafitu je možné použiť štandradné chladivo a zároveň nie je potrebné použitie špeciálnych nástrojov a nastavení. Grafitové častice sú v procese obrábania spláchnuté.
 |
|
Výhody pre užívateľa:
- Grafit / meď / oceľ v zmiešanej prevádzke
- Krátky čas potrebný na čistenie stroja
- Menej nečistôt
- Nižšie opotrebenie nástrojov
 |
|
Čo je potrebné k vybaveniu stroja?
- Čerpacia vynášacia stanica (600.11/27)
- Vynášač triesok z kabíny stroja
- Integrovaný rolkový papier filter (600.11/28) (systém čistenia chladiva – Riedel)
- Doplnkový filtračný systém Ariana R3000
Skúsenosti zákazníkov:
- Približne 1-2 filtre na týždeň / Ariana
- Približne 2-3 rolkové filtre na týždeň
- Približne za 5 mesiacov je potrebné vyčistenie vynášača triesok
- Približne 1x ročne je potrebná výmena chladiacej emulzie
Údaje samozrejme závisia na objeme produkcie s grafitom.
 |
|
Celý systém pozostáva z:
- MILL 400U LP
- 450L rolkový papierový filter
- Čerpacia vynášacia stanica
- Filtračný systém Ariana
 |
|
Efekt na nástrojoch
Dlhotrvajúci test v spolupráci so spoločnosťou dodávajúcou nástroje
 |
|
 |
|
Priame porovnanie obrábania grafitu za mokra a za sucha
 |
|
Obrábanie grafitu za sucha hotové za 10 minút
- Ekonomickejší ako meď
- Menej nákladov na nástroje
- Žiadne tepelné skreslenie
- Vyššia presnosť
- Vyšší materiálový úber pri erózii ako u medi
Mokré obrábanie grafitu hotové za 10 minút
- Obrábanie grafitu, medi a ocele na jednom stroji
- Rovnaké parametre ako za sucha
- Menej grafitového prachu
- Vyššia bezpečnosť procesu

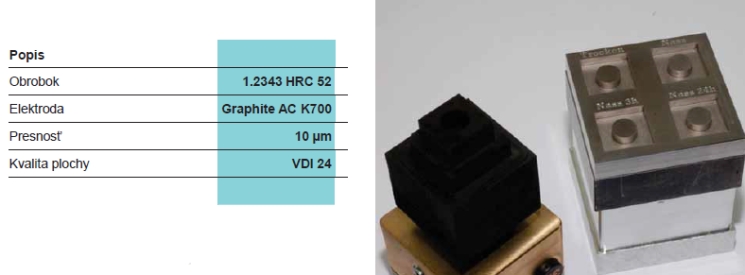

Proces EDM hĺbenia
Mokré obrábanie
 |
|
Test poukazuje na efekt mokrého obrábania - preto elektródy boli sušené s rôznou dĺžkou časového cyklu (t).
Výsledok
 |
|
Mokro obrábaný grafit a EDM
 |
|
Analýza plôch po EDM
 |
|
Grafit
 |
|
-
