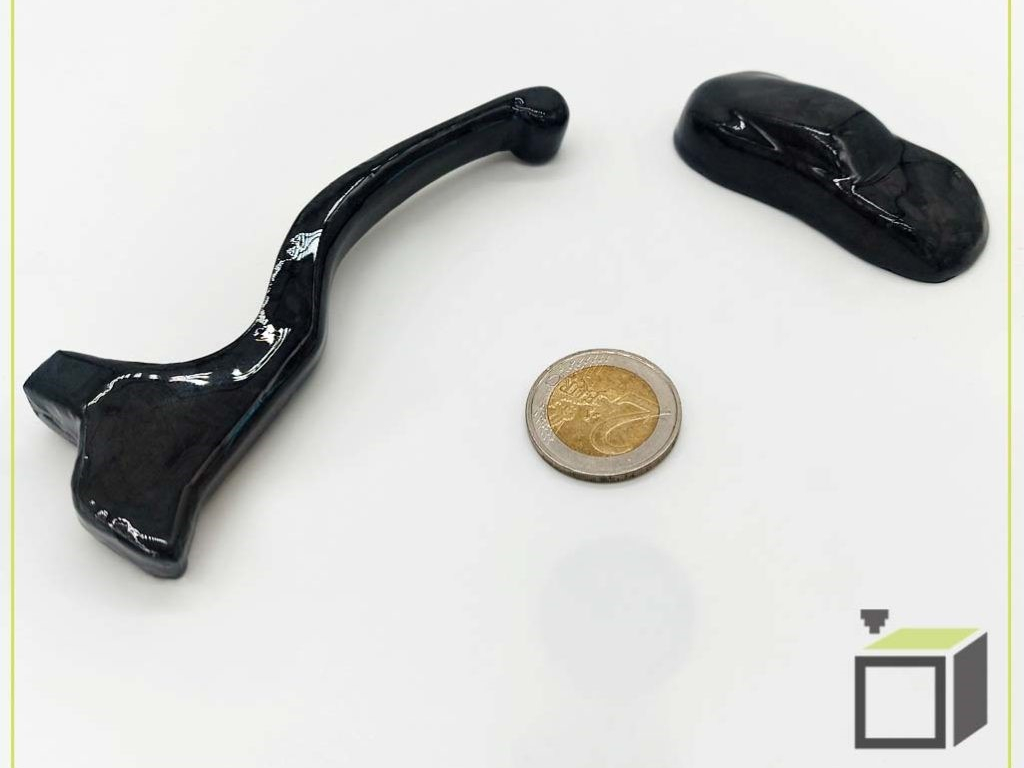

Design of molds and carbon fiber pressing with Stepanek3D
Aditívna výroba však rozširuje využitia uhlíkových vlákien, kde sa lisujú častice uhlíka v epoxide. Čo konkrétne táto výroba prináša a kde sa môže využiť?
Prečo lisovať uhlíkové častice do formy?
- Majú vysokú pevnosť a tuhosť pri nízkej relatívnej hmotnosti,
- Vieme dosiahnuť zložitú geometriu (pomerne jednoducho),
- Máme možnosť dodatočného opracovania brúsením, vŕtaním a pod.,
- Z uhlíkových kompozitov su v rôznych priemysloch a aplikáciách overené výrobky.
 |
|

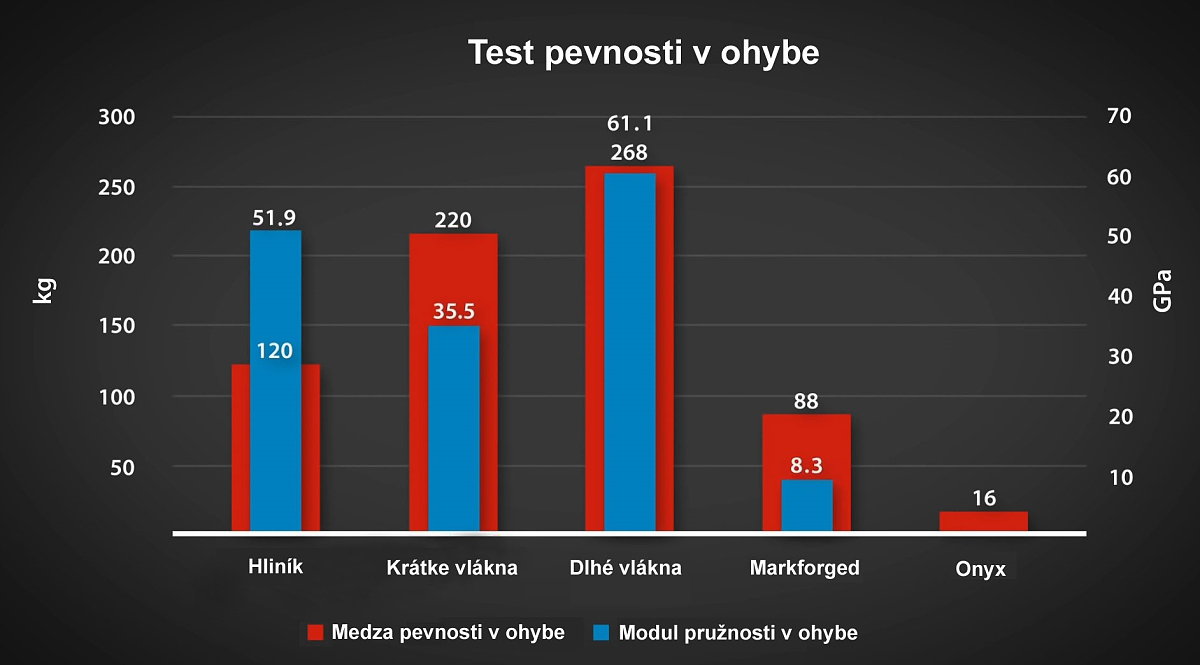

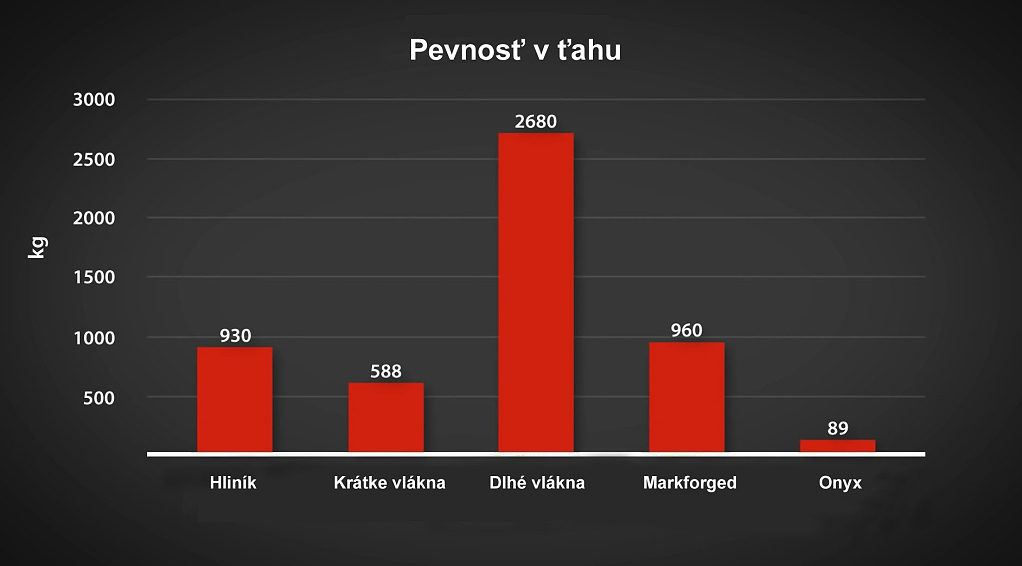

Aké sú mechanické vlastnosti lisovaného uhlíka?
Na nasledovných grafoch budeme porovnávať celkovo 5 rôznych vzoriek:
- Strojovo opracovaný hliník,
- Lisované "krátke" vlákna s dĺžkou 12 mm do formy spolu s epoxidom,
- Lisované "krátke" vlákna s dĺžkou 12 mm + "dlhé" vlákna (dĺžka prispôsobená forme) do formy spolu s epoxidom,
- Kompozitné výtlačky technológie strojov Markforged - kombinácia materiálu Onyx a súvislých uhlíkových vlákien,
- Výtlačok stroja Markforged z čistého materiálu Onyx (Polyamid s uhlíkovou drťou).
 |
|
 |
|
Postup lisovania uhlíka:
- Naprojektovanie a vytlačenie formy z plastu,
- Navážanie správneho pomeru vlákien a epoxidu,
- Ošetrenie styčných plôch formy uvoľňovacím voskom,
- Postupné vkladanie zmesi vlákien a epoxidu,

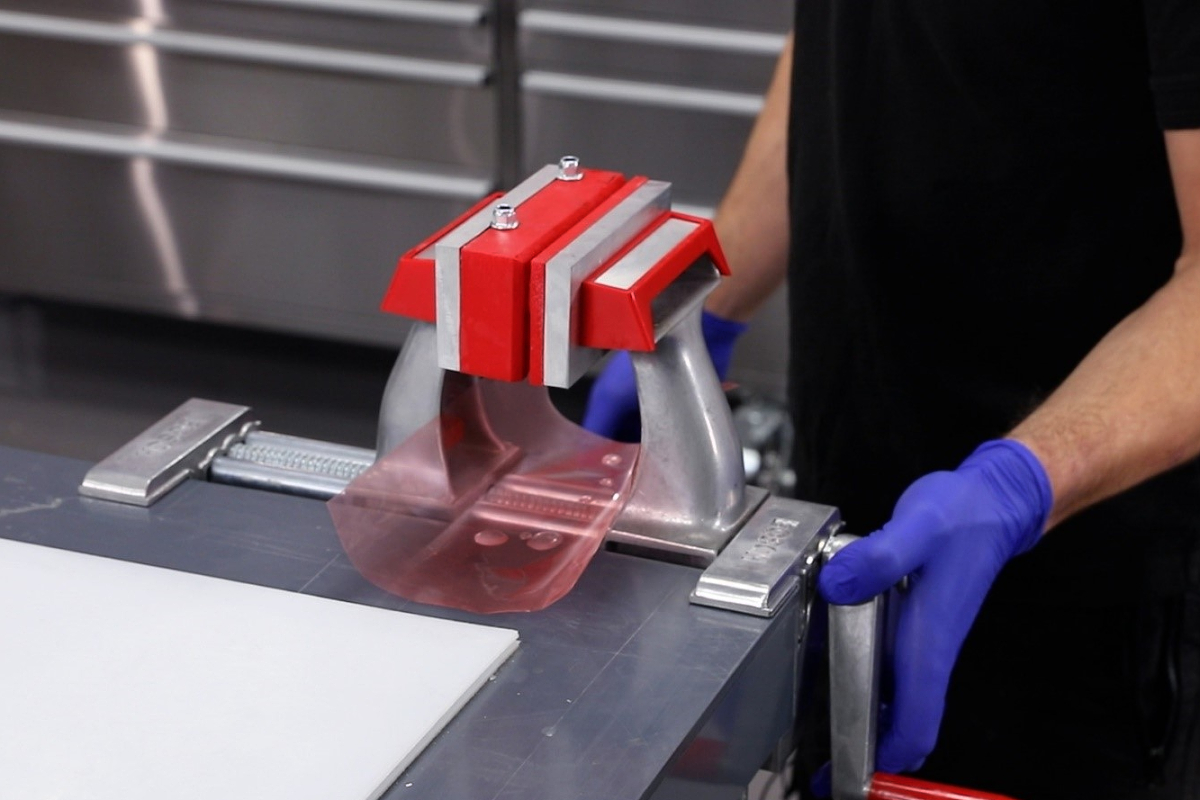

- Uzavretie formy do zveráku – vytlačenie zvyškového epoxidu,
- Vytvrdenie – cca 24 hodín,
- Uvoľnenie výrobku z formy,
- Začistenie výlisku a post-processing.
 |
|
Kedy sa využíva lisovanie uhlíka do formy?
- Kusová výroba,
- Tvarovo zložité diely s menším prierezom (pre zabezpečenie dostatočného lisovacieho tlaku),
- Kde sú dodržané určité geometrické zásady (pre zabezpečenie vytiahnutia dielu z formy),
- A kde dostačujú širšie tolerančné polia (orientačne ±1%, najlepšie bez opracovania ±1 mm).
Konkrétne aplikácie a oblasti využitia

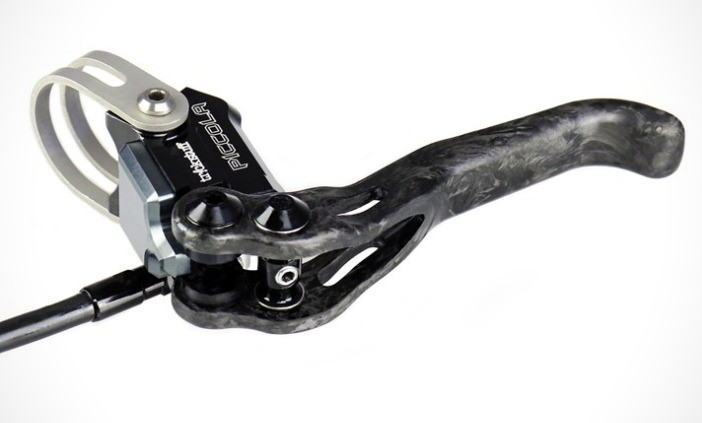

- Tuning diely pre automotive - vizuálne aj funkčné diely,
- Funkčné diely v zbrojárskom priemysle,
- Funkčné diely v leteckom priemysle a modelárstve,
- Športové pomôcky a doplnky,
- Časti prípravkov v strojárstve,
- Iné diely, kde sa vyžaduje vysoký pomer pevnosti a tuhosti k hmotnosti pri nízkych množstvách a voľných toleranciách, kde to geometria z hľadiska výroby umožňuje.
 |
|
Ako postupovať ak mám záujem výrobu výliskov z uhlíka? V prvom kroku je potrebné posúdiť vhodnosť tejto metódy a vyrobiteľnosť. Pre viac informácií nás kontaktujte cez webovú stránku alebo e-mailom.
-
