The complete solution for the analysis of plastic injection molding company SolidVision Ltd.

V mnoha p�ípadech dokonce není mo�né tyto úpravy provést. T�mto problém�m se lze vyhnout a práv� pro tyto p�ípady p�ipravila spole�nost Dassault Systemes SolidWorks Corp. pro CAD systém SolidWorks nový produkt s názvem SolidWorks Plastics.

Produkty SolidWorks Plastics jsou zalo�eny na technologii spole�nosti SIMPOE SAS (SIMPOE), která pat�í mezi p�ední poskytovatele softwaru v oblasti simulace vst�ikování plast� pro formy. Spole�nost SIMPOE je tzv. Gold partnerem spole�nosti SolidWorks a nabízí tak zcela integrovanou a pln� provázanou funk�nost v rámci „jediného okna“ SolidWorksu. Nový produkt je výsledkem dlouhodobého partnerství obou spole�ností a je nabízen pod zna�kou SolidWorks.

Plná integrace do SolidWorksu

Jeliko� nový produkt je pln� integrován do SolidWorksu, nabízí konstruktér�m i výrobc�m forem známé a intuitivní pracovní prost�edí, ve kterém mohou snadno a rychle optimalizovat návrhy díl� nebo forem pro výrobu. Mo�nost provád�t zm�ny návrhu ji� v raném stadiu pomáhá zajistit, aby forma správn� fungovala hned napoprvé a nebylo nutné ji p�epracovávat �i dodate�n� zvyšovat kvalitu díl�. SolidWorks Plastics navíc poskytuje u�ivatel�m �adu d�le�itých informací, které napomáhají p�i rozhodování o p�ípadných zm�nách geometrie dílu, tvaru formy, výb�ru materiálu nebo podmínek p�i zpracování a pomohou zjednodušit výrobu daného výrobku.

SolidWorks Plastics - p�ehled

Software SolidWorks Plastics je na trh dodáván ve dvou balí�cích – SolidWorks Plastics Professional pro konstruktéry díl� a SolidWorks Plastics Premium pro konstruktéry a výrobce forem.

SolidWorks Plastics Professional

Na za�átku práce se SolidWorks Plastics se provádí tzv. sí�ování modelu. Zde jsou na výb�r dv� mo�nosti – sko�epina (2D) a t�leso (3D). Sí�ování lze provést manuáln� nebo automaticky. Pokud konstruktér vybere automatiku, má samoz�ejm� mo�nost sí�ování kdykoliv doupravit ru�n�. Typicky se jedná o místa vtok�, seskupení menších d�r apod. Pro všechny tyto p�ípady jsou k dispozici pokro�ilé nástroje, které dovolují sí� upravit.

P�i analýze pln�ní je nutné zadat materiál, který bude na plastový díl pou�it. K dispozici je databáze tisíc� typ� materiál� od r�zných výrobc�. Ke ka�dému materiálu jsou p�i�azeny všechny pot�ebné chemicko-fyzikální vlastnosti. Také lze vytvo�it vlastní u�ivatelsky definovanou databázi materiál�.

Po t�chto krocích se dostáváme k výb�ru polohy vtoku. V tuto chvíli se m��e konstruktér spolehnout na své znalosti a vtok umístit ru�n�, nebo si nechat vtok umístit automaticky. Vtok nemusí být pouze jeden, ale lze si vybrat automatické umíst�ní a� deseti vtok�. U vtoku se zadává pr�m�r vtoku a také je mo�né ur�it, ve které fázi pln�ní dutiny se má vtokování spustit. Standardn� se tato funkce pou�ívá u �ízených horkých trysek.

Analýza a znázorn�ní výsledk�

V tuto chvíli jsou zadány všechny pot�ebné hodnoty, které SolidWorks Plastics pot�ebuje, aby mohla prob�hnout analýza. P�i jejím pr�b�hu není u�ivatel odkázán na �ekání na výpo�et, ale m��e si okno s výpo�tem minimalizovat. Toto okno se schová do hlavního panelu, tak�e je mo�né dále pracovat. Ji� v pr�b�hu výpo�tu pak budou na modelu zobrazovány pr�b�né výsledky simulace.

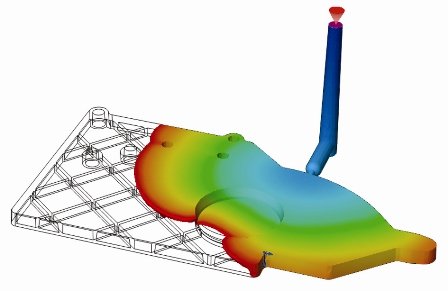

Po ukon�ení simulace lze znázornit pr�b�h a �as pln�ní, tlaky, teploty taveniny, �as vychladnutí atd. grafickou animací p�ímo na modelu. Nedílnou sou�ástí výsledk� simulace je mo�nost grafického zobrazení studených spoj�, míst uzavírání vzduchu, propad� materiálu a smršt�ní.

SolidWorks Plastics Premium

Software SolidWorks Plastics Premium umo��uje konstruktér�m nebo výrobc�m vst�ikovacích forem p�esný a snadný zp�sob jejich optimalizace. Mohou tedy rychle vytvá�et a analyzovat jednoduché, vícedutinové i vícenásobné návrhy forem, a to v�etn� kompletních vtokových kanál�. Do tohoto balí�ku pat�í vše, co obsahuje SolidWorks Plastics Professional, a navíc moduly, které jsou uvedeny v textu ní�e.

V SolidWorks Plastics Premium jsou k výb�ru stovky p�ednastavených lis�. Samoz�ejmostí je mo�nost vytvo�it si vlastní lisy s nadefinovanými hodnotami (tlaky, uzavírací síly apod.). Tyto hodnoty pak poslou�í p�i nastavování lisu p�ímo v reálném provozu a s t�mito hodnotami je také po�ítáno p�i ur�ování správné doby dotlaku.

Speciální druhy forem

Pokud se má pou�ít vícedutinová forma, tzn. �e forma obsahuje r�zné výlisky, které mají r�zné objemy, je nutno �ešit velikosti pr��ez� vtokových kanál�. Tuto problematiku �eší Runner Balancing pro vybalancování pr��ez� vtokových kanál�. Automaticky spo�ítá pr��ezy vtokových kanál� tak, aby vypln�ní dutin formy prob�hlo u všech dutin ve stejný �as. Tímto se eliminují dodate�né nákladné úpravy forem.

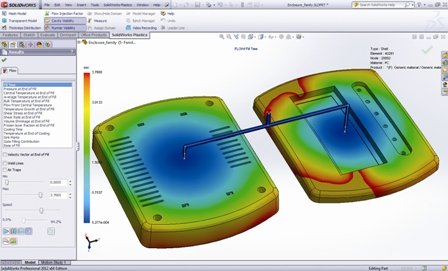

Vybalancovaní pr�rez� vtokových kanál�

V praxi jsou b�né i výlisky, které obsahují zálisky, a� u� kovové �i plastové. I pro tato �ešení je SolidWorks Plastics p�ipraven a umí po�ítat i s p�enosem tepla mezi plastovým dílem a zálisky. K dalším analýzám, které pat�í do skupiny SolidWorks Plastics Premium, pat�í analýzy zatuhnutí vtokového ústí, analýza �asu chladnutí, pln�ní plynem & ventil, 2K vst�ikování, analýza vláken & Birefringence.

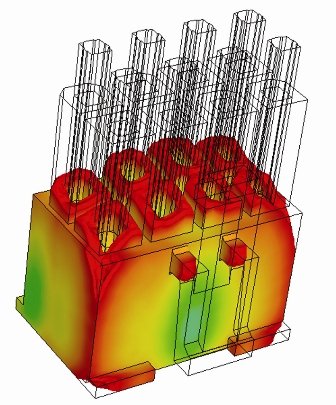

Tenkost�nná sou�ást

Celkovou analýzu je mo�né vygenerovat do p�ehledné zprávy ve formátu MS Word nebo MS PowerPoint. Zpráva m��e obsahovat texty, obrázky a videa pr�b�hu analýz. Pokud jsou zjišt�ny nedostatky �i problémy p�i simulaci, jsou zde nástroje SolidWorksu, pomocí nich� lze model jednoduše upravit podle technologických pot�eb.

Result adviser

Velmi p�íjemným pomocníkem a pr�vodcem p�i simulaci je Result Adviser – výsledkový poradce. Jedná se o dopl�kovou aplikaci, která poskytuje údaje o vyrobitelnosti návrhu na základ� geometrie sou�ásti, výb�ru materiálu, umíst�ní vtoku(�), parametr� pro pracování a pr�b�n� konstruktéra upozor�uje na to, jak snadno nebo obtí�n� bude probíhat pln�ní dutiny formy. Pomáhá také pochopit nastavení a pr�b�hy analýz.

Model manager

Další dopl�kovou aplikací je Model manager, který umo��uje lépe pracovat s ji� existujícími projekty zahrnujícími konstrukci dílu a adresá� s výsledky simulace, jako je kopírování a p�ejmenování. Batch manager (dávkový mana�er) lze vyu�ít k nastavení analýz a spoušt�ní více model� najednou, a to i mimo pracovní sm�nu, tak�e výkon po�íta�e se neblokuje pro jiné aplikace.

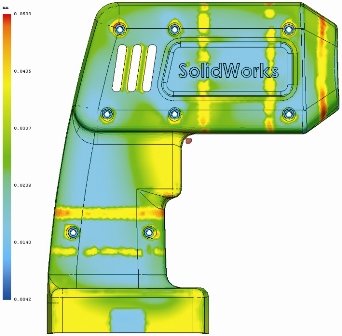

Result adviser

Pomocí SolidWorks Plastics lze v po�áte�ních fázích konstrukce díl� �i forem p�edvídat a vyhnout se výrobním vadám p�i vst�ikování díl�, eliminovat nákladné p�epracování forem, zlepšit kvalitu díl� a sní�it �as pro uvedení výrobku na trh.

Více info na www.solidvision.cz

SolidVision, s.r.o.
Josefy Faimonové 2409/11a
628 00 Brno

e-mail: info(a)solidvision.cz
telefon: +420 533 433 111
podpora: +420 533 433 123
fax: +420 533 433 110
